1. 개요

지포스 6 시리즈는 엔비디아가 2004년부터 2005년까지 출시한 GPU 제품군이다. NV40, NV41, NV42, NV43, NV44, NV45 등의 코드명으로 개발되었으며, SLI, PureVideo, 셰이더 모델 3.0과 같은 주요 기능을 지원한다. 6800 시리즈는 고성능 게이밍 시장을 타겟으로 했으며, 6600 시리즈는 메인스트림 시장을, 6200 시리즈는 보급형 시장을 공략했다. 통합 GPU인 6100/6150 시리즈는 nForce4 기반 마더보드에 탑재되어 ATI 및 인텔 제품과 경쟁했다.

더 읽어볼만한 페이지

지포스 시리즈 - 지포스 8 시리즈
지포스 8 시리즈는 엔비디아가 2006년부터 2008년까지 출시한 테슬라 아키텍처 기반의 데스크톱 및 노트북용 그래픽 카드 제품군이며, Direct3D 10 및 OpenGL 3.3을 지원하고 퓨어비디오 HD 기술을 통해 고화질 비디오 재생을 위한 하드웨어 가속 기능을 제공하며, 2016년에 드라이버 지원이 중단되었다.
지포스 시리즈 - 지포스 40 시리즈
엔비디아의 Ada Lovelace 아키텍처 기반 지포스 40 시리즈는 RTX 4090을 시작으로 다양한 모델과 SUPER 시리즈 추가로 라인업이 강화되었으며, 향상된 성능과 새로운 기술을 지원하지만 가격, VRAM, 전력 소비 등으로 논란이 있다.
그래픽 카드 - 매트록스 G200
매트록스 G200은 1990년대 후반 매트록스가 출시한 고급 2D 그래픽 가속기 시리즈로, 듀얼버스 아키텍처, 32비트 색상 지원, 트리리니어 밉맵 필터링 등의 혁신적인 기술을 통해 2D 그래픽 분야에서 강점을 유지하고 저전력 설계를 통해 시스템 안정성과 소음 감소에 기여했다.
그래픽 카드 - 인텔 Xe
인텔 Xe는 저전력부터 고성능 컴퓨팅까지 다양한 시장을 목표로 하는 인텔의 GPU 아키텍처 제품군으로, Xe-LP, Xe-HPG, Xe-HP, Xe-HPC 등의 하위 아키텍처를 가지며 외장 그래픽 카드인 인텔 아크 시리즈와 내장 그래픽, 데이터 센터용 GPU 등에 활용된다.

지포스 6 시리즈
GeForce 6 시리즈 개요
지포스 6 로고
코드명	NV4x
출시일	2004년 4월 14일
모델	지포스 엔포스 시리즈
엔트리 레벨	6100 6150 6200 6500
미드레인지	6600 6700
하이엔드	6800
매니아	6800 울트라 / 울트라 익스트림
기술 사양
Direct3D 버전	Direct3D 9.0c
셰이더 모델	3.0
OpenGL 버전	OpenGL 2.1
제품 계보
이전 제품	지포스 5 시리즈
다음 제품	지포스 7 시리즈
지원 상태
지원 상태	지원 중단
아키텍처
아키텍처	퀴리

2. 사양

지포스 6 시리즈의 코드명은 NV40, NV41, NV42, NV43, NV44, NV45이며, 2004년 4월부터 2005년까지 개발되었다.^[15] 모든 모델은 투명도 AA(ForceWare 드라이버 버전 91.47부터) 및 PureVideo를 지원한다.

모델	출시	코드명	팹 (nm)	트랜지스터 (백만) 다이 크기 (mm²)	버스 인터페이스	코어 클럭 (MHz)	메모리 클럭 (MHz)	코어 구성^[1]	필레이트				메모리				성능 (GFLOPS)	TDP (와트)
모델	출시	코드명	팹 (nm)	트랜지스터 (백만) 다이 크기 (mm²)	버스 인터페이스	코어 클럭 (MHz)	메모리 클럭 (MHz)	코어 구성^[1]	MOperations/s	MPixels/s	MTexels/s	MVertices/s	크기 (MB)	대역폭 (GB/s)	버스 유형	버스 폭 (비트)	성능 (GFLOPS)	TDP (와트)
지포스 6100 + nForce 410	2005년 10월 20일	MCP51	TSMC 90 nm		HyperTransport	425	100–200 (DDR) 200–533 (DDR2)	2:1:2:1	850	425	850	106.25	최대 256 시스템 RAM	1.6–6.4 (DDR) 3.2–17.056 (DDR2)	DDR DDR2	64 128	?	?
지포스 6150 SE + nForce 430	2006년 6월	MCP61		rowspan="2" \|			200 400							3.2 16.0	DDR2		?	?
지포스 6150 LE + nForce 430	2006년 6월	MCP61		100–200 (DDR) 200–533 (DDR2)			1.6–6.4 (DDR) 3.2–17.056 (DDR2)							DDR DDR2	?		?
지포스 6150 + nForce 430	2005년 10월 20일	MCP51		100–200 (DDR) 200–533 (DDR2)			475		950	475	950	118.75		DDR DDR2	1.6–6.4 (DDR) 3.2–17.056 (DDR2)		?	?
지포스 6200 LE	2005년 4월 4일	NV44	TSMC 110 nm	75 110^[16]	AGP 8x PCIe x16	350	266		700	700	700	87.5	128 256	4.256	DDR	64	?	?
지포스 6200A	2005년 4월 4일	NV44A		75 110^[17]	AGP 8x PCI	300 350^[18]	250 (DDR) 250-333 (DDR2)^[18]	4:3:4:2	1,400^[18]	700^[18]	1400^[18]	175 225^[19]	128 256^[18] 512^[18]	4 4-5.34 (DDR2)^[20]	DDR DDR2^[19]	64^[19]	?	?
지포스 6200	2004년 10월 12일 (PCIe) 2005년 1월 17일 (AGP)	NV43		146 154^[21]	AGP 8x PCI PCIe x16	300	275	4:3:4:4	1,200	1,200	1,200	225	128 256	8.8	DDR	128	1.2	20
지포스 6200 TurboCache	2004년 12월 15일	NV44		75 110^[16]	PCIe x16	350	200 275 350	4:3:4:2	1,400	700	1,400	262.5	128–256 시스템 RAM incl.16/32–64/128 onboard	3.2 4.4 5.6	DDR	64	1.4	25
지포스 6500	2005년 10월 1일	NV44		75 110^[16]	PCIe x16	400	333	4:3:4:2	1,600	800	1,600	300	128 256	5.328		64	?	?
지포스 6600 LE	2005년	NV43		146 154^[21]	AGP 8x PCIe x16	300	200	4:3:4:4	1,200	1,200	1,200	225		6.4		128	1.3	?
지포스 6600	2004년 8월 12일					300	275 400	8:3:8:4	2,400	1,200	2,400	225		8.8 12.8	DDR DDR2		2.4	26
지포스 6600 GT	2004년 8월 12일 (PCIe) 2004년 11월 14일 (AGP)					500	475 (AGP) 500 (PCIe)	8:3:8:4	4,000	2,000	4,000	375		15.2 (AGP)^[22] 16 (PCIe)	GDDR3		4.0	47
지포스 6800 LE	2004년 7월 22일 (AGP) 2005년 1월 16일 (PCIe)	NV40 (AGP) NV41, NV42 (PCIe)	IBM 130 nm	222 287 (NV40)^[23] 222 225 (NV41)^[24] 198 222 (NV42)^[25]		320 (AGP) 325 (PCIe)	350	8:4:8:8	2,560 (AGP) 2,600 (PCIe)	2,560 (AGP) 2,600 (PCIe)	2,560 (AGP) 2,600 (PCIe)	320 (AGP) 325 (PCIe)	128	22.4	DDR	256	2.6	?
지포스 6800 XT	2005년 9월 30일					300 (64 비트) 325	266 (64 비트) 350 500 (GDDR3)	8:4:8:8	2,400 2,600	2,400 2,600	2,400 2,600	300 325	256	4.256 11.2 22.4 32 (GDDR3)	DDR DDR2 GDDR3	64^[26] 128^[27] 256	2.6	36
지포스 6800	2004년 4월 14일 (AGP) 2004년 11월 8일 (PCIe)					325	350	12:5:12:12	3,900	3,900	3,900	406.25	128 256	22.4	DDR	256	3.9	40
지포스 6800 GTO	2004년 4월 14일	NV45		222 287 (NV45)^[28]	PCIe x16		450		4,200	4,200	4,200	437.5	256	28.8	GDDR3		?	?
지포스 6800 GS	2005년 12월 8일 (AGP) 2005년 11월 7일 (PCIe)	NV40 (AGP) NV42 (PCIe)	TSMC 110 nm	222 287 (NV40)^[23] 198 222 (NV42)^[25]	AGP 8x PCIe x16	350 (AGP) 425 (PCIe)	500		5,100	5,100	5,100	531.25	128 256	32			4.2 5.1	59
지포스 6800 GT	2004년 5월 4일 (AGP) 2004년 6월 28일 (PCIe)	NV40 (AGP) NV45 (PCIe)	IBM 130 nm	222 287 (NV40)^[23] 222 287 (NV45)^[28]	AGP 8x PCIe x16	350	500	16:6:16:16	5,600	5,600	5,600	525	128 256	32			5.6	67
지포스 6800 Ultra	2004년 5월 4일 (AGP) 2004년 6월 28일 (PCIe) 2005년 3월 14일 (512 MB)	NV40 (AGP) NV45 (PCIe)		222 287 (NV40)^[23] 222 287 (NV45)^[28]	AGP 8x PCIe x16	400	525 (512 MB) 550 (256 MB)		6,400	6,400	6,400	600	256 512	33.6 (512 MB) 35.2 (256 MB)			6.4	105
지포스 6800 Ultra Extreme Edition	2004년 5월 4일	NV40		222 287 (NV40)^[23]	AGP 8x	450	600		7,200	7,200	7,200	675	256	35.2			?	?
모델	출시	코드명	팹 (nm)	트랜지스터 (백만) 다이 크기 (mm²)	버스 인터페이스	코어 클럭 (MHz)	메모리 클럭 (MHz)	코어 구성^[1]	MOperations/s	MPixels/s	MTexels/s	MVertices/s	크기 (MB)	대역폭 (GB/s)	버스 유형	버스 폭 (비트)

: [1] 코어 구성: 픽셀 셰이더: 버텍스 셰이더: 텍스처 매핑 유닛: 렌더 출력 유닛

3. 주요 기능

'''스케일러블 링크 인터페이스(SLI)''': 같은 종류의 두 대의 지포스 6 카드를 연결하여 성능을 높이는 기술이다.
'''엔비디아 퓨어비디오''': 영상 처리 코어와 소프트웨어를 결합하여 CPU 부하를 줄이고 전력 소비를 낮추는 기술이다.
'''셰이더 모델 3.0''': ATI가 셰이더 모델 2.0 기능을 처음 선보였지만, 엔비디아는 셰이더 모델 3.0 (SM3) 기능을 처음 선보였다.
'''IntelliSample 4.0''': 지포스 7 시리즈 GPU의 독점 기능으로 여겨졌으나, 특정 드라이버 버전 이후 지포스 6 GPU에서도 활성화되었다. 투명 슈퍼샘플링 안티앨리어싱과 투명 멀티샘플링 안티앨리어싱 모드를 도입하여 이미지 품질을 향상시켰다.

모델	OpenEXR HDR	TurboCache
지포스 6100
지포스 6150 SE
지포스 6150
지포스 6150 LE
지포스 6200		예 (PCIe만 해당)
지포스 6500
지포스 6600 LE
지포스 6600
지포스 6600 DDR2
지포스 6600 GT
지포스 6800 LE
지포스 6800 XT
지포스 6800
지포스 6800 GTO
지포스 6800 GS
지포스 6800 GT
지포스 6800 Ultra

3. 1. SLI (Scalable Link Interface)

스케일러블 링크 인터페이스(SLI)는 같은 종류의 두 대의 지포스 6 그래픽 카드를 연결하여 성능을 향상시키는 기술이다. 드라이버 소프트웨어가 두 그래픽 카드에 작업을 분산시킨다. SLI는 3dfx의 스캔라인 인터리브(SLI) 기술과 이름은 같지만, 엔비디아의 SLI는 기능적으로 다르다.^[1]

SLI 기능은 지포스 6 시리즈 중 지포스 6500 이상의 일부 모델에서 지원되며, PCI 익스프레스 버스를 사용하는 카드에서만 사용할 수 있다.

모델	SLI 지원 여부
지포스 6500	예
지포스 6600 LE	예 (SLI 커넥터 없음)
지포스 6600	예 (SLI 커넥터 또는 PCIe 인터페이스)
지포스 6600 DDR2	예 (SLI 커넥터 또는 PCIe 인터페이스)
지포스 6600 GT	예
지포스 6800 XT	예 (PCIe만 해당)
지포스 6800	예 (PCIe만 해당)
지포스 6800 GTO	예
지포스 6800 GS	예 (PCIe만 해당)
지포스 6800 GT	예 (PCIe만 해당)
지포스 6800 Ultra	예 (PCIe만 해당)

3. 2. 엔비디아 퓨어비디오 (Nvidia PureVideo)

엔비디아 퓨어비디오는 영상 처리 코어와 소프트웨어를 결합하여 CPU 부하를 줄이고 전력 소비를 낮추는 기술이다.^[1] H.264, VC-1, WMV, MPEG-2 영상 디코딩을 지원한다. 퓨어비디오 기능은 모델에 따라 다르며, 일부 모델은 WMV9 및/또는 H.264 가속 기능을 지원하지 않는다.^[3]

모델	PureVideo WMV9 디코딩
지포스 6100	제한적
지포스 6150 SE	제한적
지포스 6150	예
지포스 6150 LE	예
지포스 6200	예
지포스 6500	예
지포스 6600 LE	예
지포스 6600	예
지포스 6600 DDR2	예
지포스 6600 GT	예
지포스 6800 LE	아니오
지포스 6800 XT	예 (NV42만 해당)
지포스 6800	예 (NV41, NV42만 해당)
지포스 6800 GTO	아니오
지포스 6800 GS	예 (NV42만 해당)
지포스 6800 GT	아니오
지포스 6800 Ultra	아니오

3. 3. 셰이더 모델 3.0 (Shader Model 3.0)

ATI가 셰이더 모델 2.0 기능을 소매 시장에 처음 선보였지만, 엔비디아는 셰이더 모델 3.0 (SM3) 기능을 최초로 도입하였다.

4. 시리즈별 특징

지포스 6 시리즈는 코드명 NV40, NV41, NV42, NV43, NV44, NV45를 가지며, 2004년 4월부터 2005년까지 개발되었다. 시장 진입 수준, 일반, 하이엔드급의 다양한 제품군으로 구성되어 있다.

시장 진입 수준 GPU: 지포스 6100, 6150, 6200, 6500
일반 범위 GPU: 6600
하이엔드급 GPU: 6800

초기에는 AGP 버스용으로 설계되었으나, 이후 PCIe 버스 지원을 추가하면서 AGP-PCIe 브리지 칩을 사용했다. 이 브리지 칩은 네이티브 AGP GPU가 PCIe의 추가 대역폭을 활용할 수 없다는 우려를 낳았지만, 실제로는 AGP 4×로도 충분한 성능을 보여주어 PCIe의 추가 대역폭이 불필요하다는 것이 밝혀졌다.

엔비디아의 전문 쿼드로 라인에는 6800 시리즈에서 파생된 제품이 포함되어 있으며, 노트북용 GPU인 지포스 Go 6800 및 Go 6800 Ultra도 출시되었다.

지포스 Go 시리즈의 세부 사항은 다음과 같다.

모델	출시	코드명	제조 공정 (nm)	버스 인터페이스	코어 클럭 (MHz)	메모리 클럭 (MHz)	코어 구성¹	필 레이트				메모리
모델	출시	코드명	제조 공정 (nm)	버스 인터페이스	코어 클럭 (MHz)	메모리 클럭 (MHz)	코어 구성¹	MOperations/s	MPixels/s	MTexels/s	MVertices/s	크기 (MB)	대역폭 (GB/s)	버스 종류	버스 폭 (bit)
지포스 Go 6100 + nForce Go 430		C51M	110	하이퍼트랜스포트	425	시스템 메모리	2:1:2:1	850	425	850	106.25	최대 128 MB 시스템	시스템 메모리	DDR2	64/128
지포스 Go 6150 + nForce Go 430	2006년 2월 1일	C51M		하이퍼트랜스포트	425	시스템 메모리	2:1:2:1	850	425	850	106.25	최대 128 MB 시스템	시스템 메모리	DDR2	64/128
지포스 Go 6200	2006년 2월 1일	NV44M		PCIe x16	300	600	4:3:4:2	1200	600	1200	225	16	2.4	DDR	32
지포스 Go 6400	2006년 2월 1일	NV44M			400	700	4:3:4:2	1600	800	1600	250	16	5.6		64
지포스 Go 6600	2005년 9월 29일	NV43M			300	700	8:3:8:4	3000	1500	3000	281.25	128	11.2		128
지포스 Go 6800	2004년 11월 8일	NV41M	130		300	700, 1100	12:5:12:12	3000	1500	3000	375	128	22.4, 35.2	DDR, DDR2, DDR3	256
지포스 Go 6800 Ultra	2005년 2월 24일	NV41M	130		450	700, 1100	12:5:12:12	5400	3600	5400	562.5	256	22.4, 35.2	DDR, DDR2, DDR3	256

¹ 픽셀 셰이더 : 버텍스 셰이더 : 텍스처 매핑 유닛 : 렌더 출력 유닛

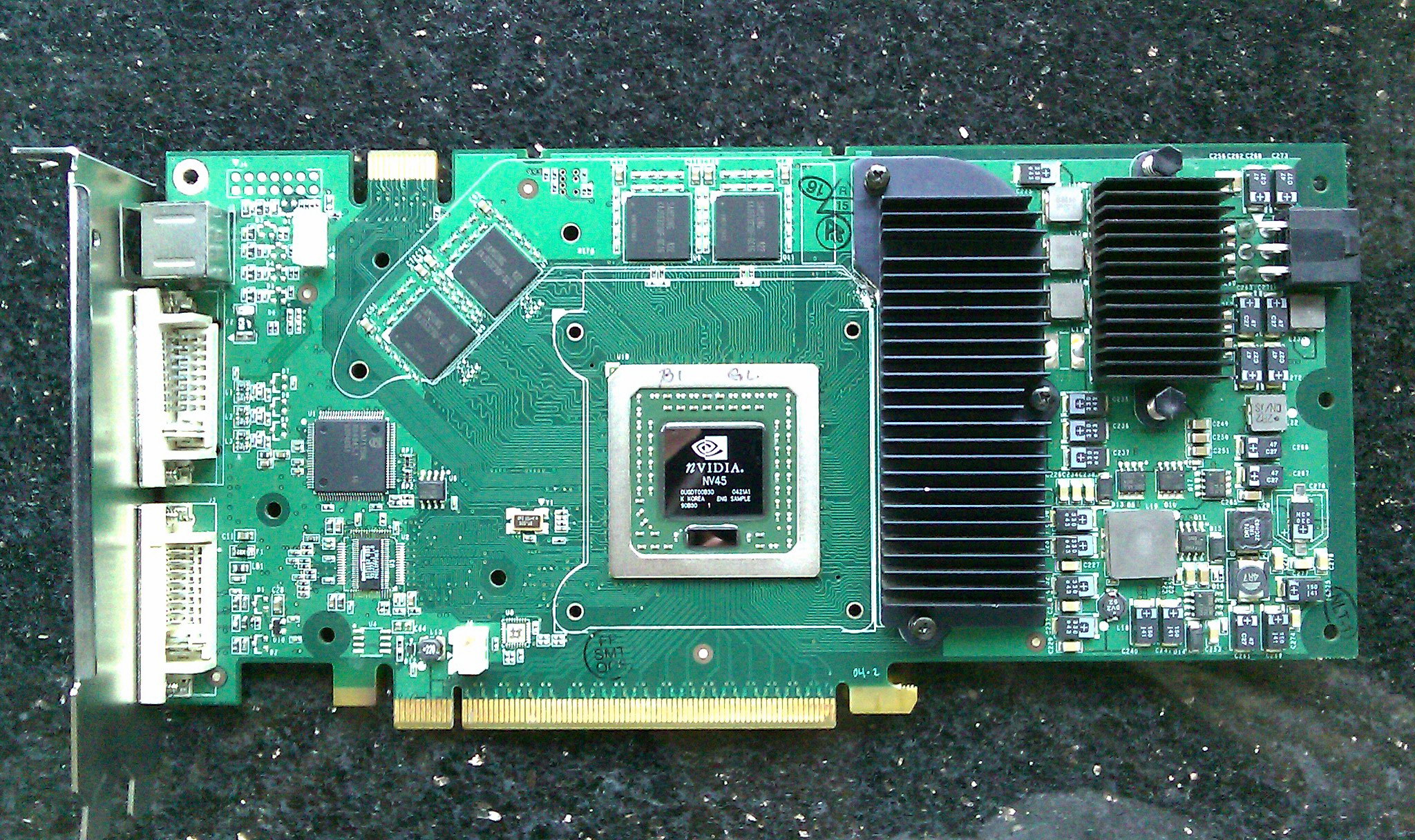

4. 1. 지포스 6800 시리즈

지포스 6 제품군의 첫 번째 제품군인 6800 시리즈는 고성능 게이밍 시장을 겨냥했다. 최초의 지포스 6 모델인 '''지포스 6800 Ultra'''(NV40)는 픽셀 파이프라인을 16개 갖추고 있어, 엔비디아의 이전 최고급 제품(지포스 FX 5950 Ultra)보다 2~2.5배 더 빨랐다. 픽셀 파이프라인은 4배, 텍스처 유닛은 2배 더 많았고, 훨씬 개선된 픽셀 셰이더 아키텍처를 추가했다. 그러나 6800 Ultra는 FX 5950과 동일한 IBM의 130 나노미터 공정 노드에서 제조되었으며 전력 소비량도 약간 적었다.

2004년까지 엔비디아의 모든 GPU와 마찬가지로 초기 6800 시리즈 제품은 AGP 버스를 위해 설계되었다. 엔비디아는 나중에 지포스 6 제품에 PCIe 버스 지원을 추가했는데, 일반적으로 AGP-PCIe 브리지 칩을 사용했다. 6800 GT와 6800 Ultra의 경우 엔비디아는 NV40 칩의 변형인 NV45라는 칩을 개발했다. NV45는 NV40과 동일한 다이 코어를 공유하지만 칩 패키지에 AGP-PCIe 브리지를 내장하고 있다. (내부적으로 NV45는 PCIe 마더보드와 인터페이싱을 허용하기 위해 버스 변환 로직이 추가된 AGP NV40이다. 외부적으로 NV45는 상단에 두 개의 별도 실리콘 다이가 명확하게 보이는 단일 패키지이다.) NV48은 512MiB RAM을 지원하는 NV45의 버전이다.

AGP-PCIe 브리지 칩의 사용은 초기에 네이티브 AGP GPU가 PCIe에서 제공하는 추가 대역폭을 활용할 수 없고, 따라서 네이티브 PCIe 칩에 비해 불리할 것이라는 우려를 낳았다. 그러나 벤치마킹 결과, AGP 4×조차도 충분히 빨라서 대부분의 최신 게임에서 AGP 8×으로 전환해도 성능이 크게 향상되지 않아 PCIe에서 제공하는 추가 대역폭이 거의 불필요하다는 것이 밝혀졌다. 또한 엔비디아의 온보드 AGP 구현은 AGP 12× 또는 16×로 클럭되어 이러한 대역폭이 실제로 필요한 드문 상황에서 PCIe에 필적하는 대역폭을 제공한다.

브리지 칩을 사용함으로써 엔비디아는 PCIe 인터페이스용으로 재설계할 필요 없이 PCIe 그래픽 카드를 완벽하게 출시할 수 있었다. 나중에 엔비디아의 GPU가 PCIe를 네이티브로 사용하도록 설계되었을 때, 양방향 브리지 칩을 통해 AGP 카드에서 사용할 수 있었다. 초기에 브리지 칩을 비판했던 ATI는 결국 자체 카드에 대해 Rialto^[4]로 알려진 유사한 솔루션을 설계했다.

엔비디아의 전문 쿼드로 라인에는 6800 시리즈에서 파생된 제품이 포함되어 있다: 쿼드로 FX 4000 (AGP) 및 쿼드로 FX 3400, 4400 및 4400g (모두 PCI 익스프레스). 6800 시리즈는 지포스 Go 6800 및 Go 6800 Ultra GPU를 통해 노트북에도 통합되었다.

퓨어비디오(PureVideo)는 MPEG-2 비디오 디코딩에서 더 발전된 코덱(MPEG-4, WMV9) 디코딩, 향상된 후처리(향상된 디인터레이싱), 그리고 인코딩에 대한 제한적인 가속으로 멀티미디어 비디오 지원 수준을 확장했다. 하지만 아이러니하게도 퓨어비디오를 제공하는 최초의 지포스 제품군인 AGP 지포스 6800/GT/Ultra는 퓨어비디오가 광고하는 모든 기능을 지원하지 못했다.

WMV 가속을 지원하는 미디어 플레이어 소프트웨어(WMP9)는 6800이 출시된 지 몇 달이 지나서야 출시되었다. 사용자 및 웹 보고서에 따르면 퓨어비디오가 활성화된 지포스와 퓨어비디오가 없는 카드 간에 차이가 거의 없거나 전혀 없었다. 업데이트된 드라이버를 약속한 후 엔비디아가 오랫동안 침묵하고, 사용자들이 수집한 테스트 벤치마크로 인해 사용자 커뮤니티는 AGP 6800의 퓨어비디오 유닛의 WMV9 디코더 구성 요소가 작동하지 않거나 의도적으로 비활성화되었다고 결론 내렸다.

2005년 말, 엔비디아 웹사이트의 업데이트를 통해 사용자 커뮤니티에서 오랫동안 의심했던 내용, 즉 WMV 가속이 AGP 6800에서 지원되지 않는다는 사실이 마침내 확인되었다.

오늘날의 컴퓨터는 WMV9 비디오 및 MPEG-4, H.264 또는 VP8과 같은 다른 정교한 코덱을 하드웨어 가속 없이도 재생하고 디코딩할 수 있을 정도로 빠르므로 퓨어비디오와 같은 기능의 필요성을 무력화시킨다.

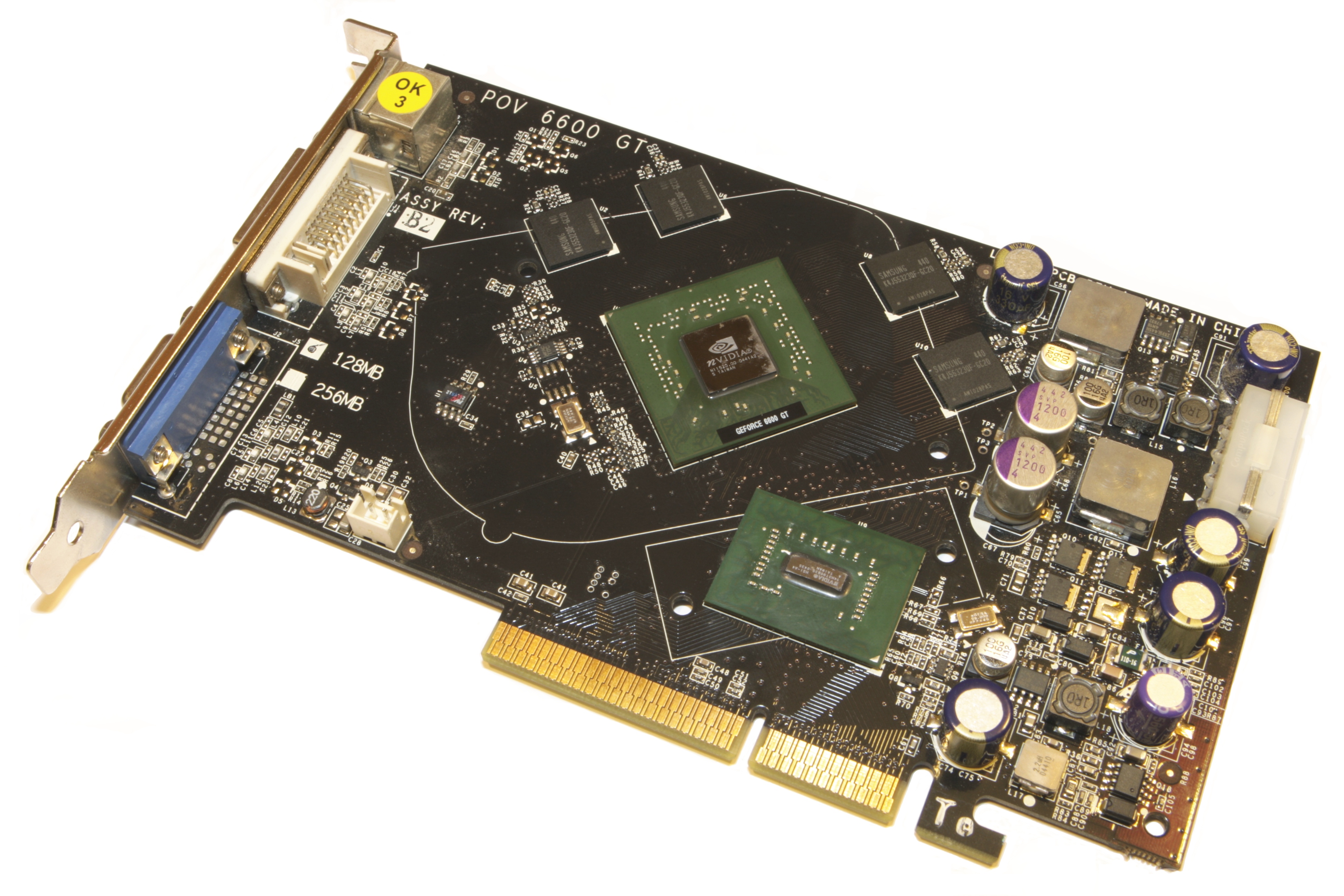

4. 2. 지포스 6600 시리즈

지포스 6600 시리즈는 메인스트림 시장을 겨냥하여 출시되었으며, 가격 대비 뛰어난 성능을 제공하였다. 6800 시리즈의 핵심 기능을 대부분 유지하면서도 더 낮은 가격으로 출시되어 많은 인기를 얻었다. 특히 6600 GT는 3DMark03에서 지포스 FX 5950 Ultra를 능가하는 성능을 보여주기도 했다. 출시 초기에는 PCI 익스프레스 모델만 제공되었으나, 이후 AGP 모델도 출시되었다.^[4]

6600 시리즈의 주요 모델별 특징은 다음과 같다.

보드 이름	코어 타입	코어 (MHz)	메모리 (MHz)	파이프라인 구성	버텍스 프로세서	메모리 인터페이스
6700 XL	NV43	525	1100	8	3	128-비트
6600 GT GDDR3	NV43	500	900/1000	8	3	128-비트
6600 XL	NV43	400	800	8	3	128-비트
6600 DDR2	NV43	350	800	8	3	128-비트
6600	NV43	300	500/550	8	3	128-비트
6600 LE	NV43	300	500	4	3	128-비트

PCI 익스프레스 기반 카드의 경우, 메모리 인터페이스는 128비트, 메모리 대역폭은 , 채우기 속도는 40억 픽셀/s, 초당 버텍스는 3억 7500만, 메모리 데이터 속도는 1000MHz, 클럭당 최대 픽셀 수는 8, RAMDAC는 400MHz였다.
AGP 기반 카드의 경우, 메모리 인터페이스는 128비트, 메모리 대역폭은 14.4GiB/s, 채우기 속도는 40억 픽셀/s, 초당 버텍스는 3억 7500만, 메모리 데이터 속도는 900MHz, 클럭당 최대 픽셀 수는 8, RAMDAC는 400MHz였다.

4. 3. 지포스 6500

지포스 6500은 2005년 10월에 출시되었으며, 보급형 시장을 위한 제품이다. 지포스 6200TC와 동일한 NV44 코어를 기반으로 하지만, 더 높은 GPU 클럭 속도와 더 많은 메모리를 갖추고 있다. 지포스 6500은 SLI를 지원한다.^[4]

항목	내용
코어 클럭	450 MHz
메모리 클럭	700 MHz
픽셀 파이프라인	4
ROP 수	2
버텍스 프로세서	3
메모리	128/256 MiB DDR 64비트 인터페이스
필 레이트 (pixels/s)	16억
초당 버텍스	3억
유효 메모리 대역폭 (GiB/s)	13.44

4. 4. 지포스 6200 시리즈

6200 시리즈는 엔비디아의 보급형 제품군이다. 6200은 메모리 압축 및 SLI 지원을 제외하고는 6600과 유사한 렌더링 기능을 제공한다.^[8] 이후 6200 보드는 6200 시리즈의 최종 생산 실리콘인 NV44 코어(들)를 기반으로 했다. 6200은 3.3V AGP 슬롯을 위한 키잉 기능을 갖춘 시리즈의 유일한 카드이다(PNY와 같은 벤더의 일부 하이엔드 카드의 드문 예외는 제외).

출시 당시에는 생산 실리콘이 아직 준비되지 않았다. 엔비디아는 6600 시리즈 코어(NV43V)를 선별/불량 처리하여 6200 주문을 이행했다. 이러한 불량품은 4개의 픽셀 파이프라인을 비활성화하도록 공장에서 수정되어, 네이티브 6600 제품을 6200 제품으로 변환했다. 일부 사용자는 NV43 A2 또는 이전 버전의 코어를 탑재한 보드를 소유한 경우 소프트웨어 유틸리티를 통해 초기 6200 보드의 잠금을 해제하여 8개의 픽셀 파이프라인을 모두 갖춘 6600으로 다시 변환 할 수 있었다. 그러나 모든 NV43 기반 6200 보드를 성공적으로 언락할 수 있는 것은 아니었고(특히 코어 리비전이 A4 이상인 경우), NV44 생산 실리콘이 출시되자마자 엔비디아는 다운그레이드된 NV43V 코어의 출하를 중단했다.
지포스 6200의 세부 사양

항목	내용
코어 클럭	300 MHz
메모리 클럭	550 MHz
픽셀 파이프라인	4
버텍스 프로세서	3
메모리	128/256/512 MiB^[8] DDR 64비트/128비트 인터페이스

지포스 6200 터보캐시 / AGP (NV44/NV44a)는 NV43의 네 개의 파이프라인을 기본적으로 지원하는 버전이다. 지포스 6200 터보캐시 카드는 메모리 용량이 매우 적지만(현대 기준) PCI 익스프레스 버스를 통해 접근하는 시스템 메모리를 사용하여 이를 보충하려 한다.
지포스 6200 터보캐시/AGP의 세부 사양

항목	내용
코어 클럭	350 MHz
메모리 클럭	700 MHz
픽셀 파이프라인	4
ROP 수	2
버텍스 프로세서	3
메모리	16/32/64/128 MiB DDR, 32비트/64비트/128비트 인터페이스

지포스 6200 w/ TurboCache는 128 MiB를 지원하며, 로컬 TurboCache 16 MiB (32비트) 포함
지포스 6200 w/ TurboCache는 128 MiB를 지원하며, 로컬 TurboCache 32 MiB (64비트) 포함
지포스 6200 w/ TurboCache는 256 MiB를 지원하며, 로컬 TurboCache 64 MiB (64비트) 포함
지포스 6200 w/ TurboCache는 256 MiB를 지원하며, 로컬 TurboCache 128 MiB (128비트) 포함

지포스 6200 AGP 모델의 추가 사양

항목	내용
코어 클럭	350 MHz
메모리 클럭	500 MHz
픽셀 파이프라인	4
ROP 수	2
버텍스 프로세서	3
메모리	128/256/512 MiB DDR 또는 DDR2, 64비트 인터페이스

지포스 6200A AGP 모델의 추가 사양

항목	내용
코어 클럭	350 MHz
메모리 클럭	540 MHz
픽셀 파이프라인	4
ROP 개수	2
버텍스 프로세서	3
메모리	128/256 MiB DDR2, 128비트 인터페이스
냉각	수동 방열판

BFG 테크놀로지스(BFG Technologies)는 원래 자체 이름의 B.F.G. 및 3D 퓨전 제품군을 통해 지포스 6200의 고유한 PCI 변종을 처음 선보였다. 이후, PNY 테크놀로지스(PNY) (지포스 6200 256 MiB PCI), 스파클 컴퓨터(SPARKLE Computer) (지포스 6200 128 MiB PCI 및 지포스 6200 256 MiB PCI), eVGA(e-지포스 6200 256 MiB PCI 및 e-지포스 6200 512 MiB PCI)에서 더 높은 메모리 클럭과 그에 따른 메모리 대역폭을 특징으로 하는 지포스 6200의 자체 PCI 버전을 출시했다.

ATI X1300 PCI가 출시되기 전까지, 이들은 이전 세대 지포스 FX 기술 또는 단종된 XGI 테크놀로지(XGI Technology) Volari V3XT 칩셋을 기반으로 하지 않은 유일한 PCI DirectX 9 지원 카드였다.

스파클(SPARKLE)의 지포스 8400 및 8500 시리즈, 조텍(Zotac) GT 610 카드, 그리고 2012년 말에 출시된 Club 3D HD 5450 카드를 제외하면, 향상된 512 MiB 지포스 6200 PCI 변종^[9]은 여전히 사용 가능한 가장 강력한 PCI 기반 시스템 중 하나로 남아 있어, AGP 또는 PCI Express 기반 개별 비디오 카드로 업그레이드할 수 없는 사용자들에게 인기를 얻고 있다.
지포스 6200 PCI 모델의 세부 사양

항목	내용
코어 클럭	350 MHz
메모리 클럭	400 MHz (BFG 테크놀로지스 6200 OC 410 MHz, PNY 및 EVGA 533 MHz)
픽셀 파이프라인	4
메모리	512 (EVGA e-지포스 6200 512 MiB PCI) / 256 (BFG 테크놀로지스 6200 OC PCI 및 EVGA e-Ge-Force 6200 PCI) / 128 (BFG 테크놀로지스 [http://3dfuzion.com/services/ 3DFuzion] 지포스 6200 PCI) MiB DDR on a 64-bit interface

4. 5. 지포스 6100 및 6150 시리즈

2005년 말, 엔비디아는 지포스 6 시리즈의 새로운 구성원인 6100 시리즈(C51이라고도 함)를 출시했다. 지포스 6100/6150이라는 용어는 독립형 그래픽 카드가 아닌, 통합 NV44 코어가 탑재된 nForce4 기반 마더보드를 지칭한다. 엔비디아는 통합 그래픽 분야에서 ATI의 RS480/482 및 인텔의 GMA 900/950과 경쟁하기 위해 이 제품을 출시했으며, 6100 시리즈는 대부분의 벤치마크에서 ATI 제품과 동등하거나 약간 앞서는 성능을 보여주며 경쟁력을 갖췄다.

마더보드는 nForce 410과 nForce 430의 두 가지 유형의 사우스브리지를 사용하는데, 이들은 이전에 출시되었던 nForce4 Ultra 마더보드와 기능 면에서 상당히 유사하다. 두 제품 모두 PCI 익스프레스 및 PCI 지원, 8개의 USB 2.0 포트, 통합 사운드, 2개의 병렬 ATA 포트, SATA 3.0 기가비트/s 및 NCQ(Native Command Queuing, 네이티브 명령 대기열)를 지원한다. 410은 2개의 SATA 포트, 430은 4개의 SATA 포트를 제공한다. 430 사우스브리지는 엔비디아의 ActiveArmor 하드웨어 방화벽을 갖춘 기가비트 이더넷을 지원하며, 410은 표준 10/100 이더넷만 지원한다.

6100과 6150은 모두 셰이더 모델 3.0과 다이렉트X 9.0c를 지원한다. 6150은 또한 H.264/VC1/MPEG-2의 고화질 비디오 디코딩, 퓨어비디오 프로세싱, DVI 및 비디오 출력을 지원한다. 6100은 MPEG2/WMV9의 SD 비디오 디코딩만 지원한다.^[10] 최대 지원 해상도는 RGB 디스플레이의 경우 1920 × 1440 픽셀(@75Hz)이며, DVI-D 디스플레이의 경우 1600 × 1200 픽셀(@65Hz)이다.

2008년, 엔비디아는 GPU의 고장률이 "정상 수준 이상"으로 높아짐에 따라 1.5억달러에서 2.5억달러의 매출 손실을 기록했다.^[11] HP는 이 문제의 영향을 받은 노트북에 대해 최대 24개월까지 보증 기간을 연장했다.
지포스 6100

제조 공정: 90nm
코어 클럭: 425MHz
버텍스 프로세서: 1
픽셀 파이프라인: 2
셰이더 모델: 3
DirectX 지원: v9.0c
비디오 재생 가속: SD 비디오 MPEG2/WMV9 가속 ( HD 비디오 가속 지원 안함)
출력: VGA 전용
메모리: 공유 DDR/DDR2 (소켓 754/939/AM2) 시스템 메모리 (BIOS를 통해 선택 가능 - 일반적으로 16/32/64/128/256MiB)

지포스 6150

제조 공정: 90 nm
코어 클럭: 475 MHz^[12]
버텍스 프로세서: 1
픽셀 파이프라인: 2
셰이더 모델: 3
DirectX 지원: v9.0c
비디오 재생 가속: H.264/VC1/MPEG-2의 HD 비디오 가속
출력: VGA, DVI, RCA (비디오)
메모리: 공유 DDR2 (소켓 939/AM2) 시스템 메모리 (BIOS를 통해 선택 가능 - 일반적으로 16/32/64/128/256 MiB)
HT 버스 (대역폭) = 최대 2000 MT/s

지포스 6150LE는 주로 2006년 엔비디아 비즈니스 플랫폼 제품군에 탑재되었다.^[13]
지포스 6150SE (MCP61, C61이라고도 함)는 엔비디아 지포스 6100의 업데이트된 싱글 칩 버전이다. MCP61은 6100의 2칩 버전인 기존 C51보다 전력을 덜 소비한다. 온보드 비디오는 낮은 코어 주파수(425 MHz)에도 불구하고 하드웨어 Z-컬링이 추가되어 많은 3D 벤치마크에서 6150보다 성능이 뛰어나다. MCP61은 SATA NCQ 구현에 버그를 도입했다.^[14]
지포스 6150SE

제조 공정: 90 nm
코어 클럭: 425 MHz
HT 버스 = 최대 2000 MT/s
버텍스 프로세서: 1
픽셀 파이프라인: 2
셰이더 모델: 3
DirectX 지원: v9.0c
출력: VGA 전용

5. 비교

다음은 지포스 6 시리즈와 이전 모델인 지포스 FX 5950 Ultra, 경쟁 제품인 ATI 레이디언 X800, X850 시리즈의 성능 비교표이다.

	지포스 FX 5950 울트라	지포스 6200 TC-32	지포스 6600 GT	지포스 6800 울트라	ATI 레이디언 X800 XT PE	ATI 레이디언 X850 XT PE
트랜지스터 수	135,000,000	77,000,000	146,000,000	222,000,000	160,000,000	160,000,000
제조 공정	0.13 µm	0.11 µm	0.11 µm	0.13 µm	0.13 µm low-k	0.13 µm low-k
다이 크기 (mm²)	~200	110	156	288	288	297
코어 클럭 속도 (MHz)	475	350	500	400	520	540
픽셀 셰이더 프로세서의 수	4	4	8	16	16	16
픽셀 파이프 수	4	4	8	16	16	16
텍스처 장치 수	8(16*)	4	8	16	16	16
버텍스 파이프라인 수	3*	3	3	6	6	6
최고 픽셀 채우기 속도 (이론상 속도)	1.9 기가픽셀/초	700 메가픽셀/초	2.0 기가픽셀/초	6.4 기가픽셀/초	8.32 기가픽셀/초	8.64 기가픽셀/초
최고 텍스처 채우기 속도 (이론상 속도)	3.8 기가텍셀/초	1.4 기가텍셀/초	4.0 기가텍셀/초	6.4 기가텍셀/초	8.32 기가텍셀/초	8.64 기가텍셀/초
메모리 인터페이스	256비트	64비트	128비트	256비트	256비트	256비트
메모리 클럭 속도	950MHz DDR	700MHz DDR	GDDR3	1.1GHz GDDR3	1.12GHz GDDR3	1.18GHz GDDR3
최고 메모리 대역 (GB/초)	30.4	5.6	16.0	35.2	35.84	37.76

6. 칩셋 표

(MHz)메모리
(MHz)파이프라인
구성버텍스
프로세서메모리
인터페이스6600 XLNV43525110083128비트6600 GT GDDR3 NV43500900/100083128비트6610 XLNV4340080083128비트6600 DDR2NV4335080083128비트6600NV43300500/55083128비트6600 LENV4330050043128비트

기판 이름	코어 종류	코어 (MHz)	메모리 (MHz)	파이프라인 구성	버텍스 프로세서	메모리 인터페이스
6800 울트라	NV40/NV45	400	1100	16	6	256비트
6800 GT	NV40/NV45	350	1000	16	6	256비트
6800 GS	NV40/NV42	350/425	1000	12	5	256비트
6800 GTO	NV40/NV45	350	900	12	5	256비트
6800	NV40/NV41/NV42	325	700/600	12	5	256비트
6800 고	NV41M	300	600	12	5	256비트
6800 고 울트라	NV41M(0.13u)/NV42M(0.11u)	450	1100	12	5	256비트
6800 XT	NV40/NV41/NV42	325/350/?	700/1000+	8	4	128/256비트
6800 XE	NV40	275/300/325	533/700	8	3	128비트
6800 LE	NV40	300	700	8	4	256비트
